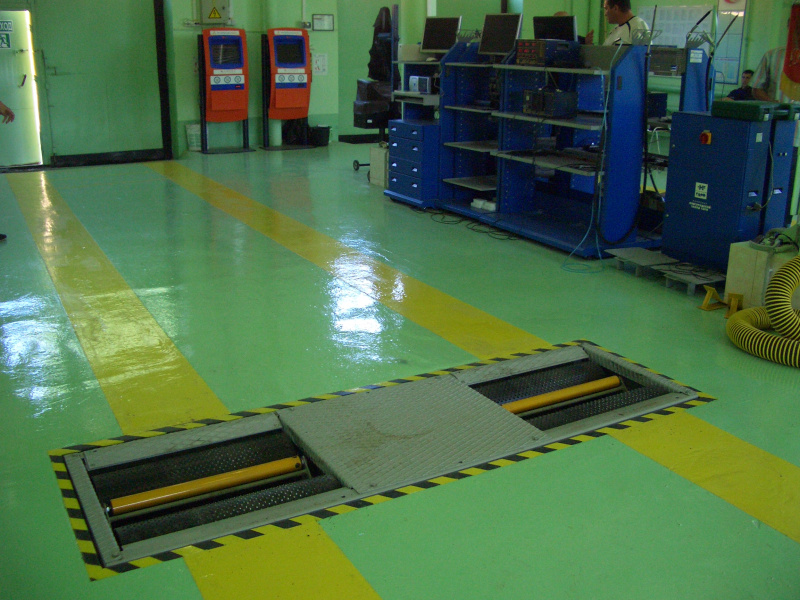

Стационарная линия технического контроля АТС с нагрузкой на ось до 3т ЛТК-4Л-СП-11

Стационарная линия технического контроля легковых автомобилей, микроавтобусов и мини-грузовиков с нагрузкой на ось до 3,5 т. Комплект ПК-опция.
Линия предназначена для контроля технического состояния легковых автомобилей с нагрузкой на ось до 3,5 тонн при проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Характеристики проверяемых автомобилей:
максимальная нагрузка на ось, кг    3.500
диаметр колес (по шине), мм    От 520 до 790
количество осей, не более    10
Расстояние между внутренними наружными торцами роликов, мм    800/2.200
Напряжение, В    380 ±10%
Установленная мощность электрооборудования, кВт, не более    8
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ, ВХОДЯЩИХ В ЛИНИЮ

Значение параметра    Пределы допускаемой относительной погрешности, %
Тормозной силы на одном колесе, кН    0 - 10    ± 3
Силы, создаваемой на органе управления, Н    0 - 1000    ± 4
Массы каждого взвешивающего устройства, кг    0-3500    ± 3
Угла поворота рулевого колеса, град    0 - 55    ± 0,5 град
Угла наклона светотеневой границы, угл. мин.    0 - 140    ± 15 угл. мин
Силы света внешних световых приборов, кд    1 – 100 000    ± 15
Содержания углеводородов, млн1    0 – 2 000    ± 6
Содержания оксида углерода, об.д.%    0 - 5,00    ± 6
Содержания диоксида углерода, об.%    0 – 16    ± 6
Содержания кислорода, об.д.%    0 – 21    ± 6
Дымности, %    0 - 99,9    ± 2
Светопропускания стекол, %    45 - 99    ± 5
Принцип работы линии заключается в последовательном сборе и программной обработке результатов измерений и визуального контроля технического состояния АТС при помощи измерительных приборов и оборудования, входящих в линию. Результаты измерений и визуального контроля фиксируются в программе линии автоматически по радиоканалу, а также вручную (через клавиатуру ПК или с помощью мобильного поста) и выводятся на экран монитора или распечатываются на принтере в форме диагностической карты, сводки тормозного стенда и заключения о техническом состоянии АТС.

Технические данные на АТС выбираются из базы данных ПО ЛТК, имеющей средства для расширения. Регистрационные данные АТС вводятся вручную или автоматически из базы данных регистрации транспортных средств ГИБДД. Основу линий составляют тормозной стенд CТС-4-СП-11. Контрольно-измерительное оборудование, входящее в комплект поставки линии, размещается на подготовленных для установки этого оборудования площадках  и приборных стойках. Выбор планировки размещения оборудования зависит от наличия или отсутствия смотровой канавы и подъемника в помещении, где будет расположена линия:

без смотровой канавы и подъемника;
с смотровой канавой;
с подъемником П4.5-ПГ.


Грузовое место    нетто  брутто   Габаритные размеры, cм
№1/11                     1060  1166,5              74х43х65
№2/11                       450    493                 238х75х37
№3/11                         96    136                 90х178х80
№4/11                         15      20                 90х178х80
№5/11                         28      40                 86х55х21
№6/11                         73       88                106х53х55
№7/11                         30      45                 128х55х59
№8/11                         14      26                 76х39х54
№9/11                         11      16                 175х11х54
№10/11                       75      76                 132х39х65
№11/11                       75      76                 132х39х65
